Formteile und Schächte aus GFK
Maßgeschneiderte Lösungen für langlebige Infrastruktur
Amiblu Formteile aus GFK können sowohl in Standardformen als auch speziell nach Kundenspezifikation produziert werden und sind für Anwendungen mit und ohne Druck verfügbar. Weltweit gibt es mehr als 200.000 Ausführungen von Amiblu GFK-Formteilen. Sie verfügen über eine hohe Steifigkeit und sind beständig gegen Korrosion. Entwickelt auf der Grundlage umfassender Forschung und patentierter Konzepte, sind GFK-Formteile von Amiblu vielfach geprüft und getestet (Zertifikate auf Anfrage).
GFK-Formteile und GFK-Schächte: Überblick
Ob Abzweig, Reduktion, Bogen, T-Stück oder Übergang: Unsere Formteile aus GFK (glasfaserverstärkter Kunststoff) werden individuell angepasst und perfekt auf Ihre Anforderungen abgestimmt. Sie ermöglichen dichte, langlebige und betriebssichere Lösungen – auch bei höchsten statischen und hydraulischen Anforderungen.
Standardformteile
Schächte
Grobstoffrückhalt/Sandfang
Unsere GFK-Formteile und Schächte bieten Lösungen selbst für komplexe Rohrnetze und Sonderanwendungen – mit und ohne Druckanforderung.
(Downloadbereich: Technische Produktdaten / Datenblätter GFK-Rohre)
Geometrien von Amiblu Standardformteilen können im Amiblu Produktselektor abgerufen werden: www.amiblu.com/de/amiblu-produktselektor
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | bis zu 32 bar |
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | bis zu 32 bar |
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | bis zu 32 bar |
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | bis zu 32 bar |
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | 1 bar |
| Durchmesser (DN) | 200-4000 mm |
| Druck (PN) | bis zu 10 bar |
Amiblu GFK-Schächte werden aus glasfaserverstärktem, ungesättigtem Polyesterharz gefertigt. Sie sind ausgestattet mit einem glasfaserverstärkten Liner, um den höheren chemischen Belastungen kommunaler Abwässer standzuhalten. Das Schachtrohr entspricht EN ISO 23856 für unterirdische Abwasser- und Entwässerungsleitungen.
Amiblu Schächte können für unterschiedlichste Betriebsanforderungen hergestellt werden. Bei großen Verlegetiefen wie z.B. auf Mülldeponien werden die Schächte mit einer dickeren Wandstärke gefertigt, um die strukturelle Stabilität sicherzustellen.
Schächte werden im Allgemeinen mit Bankett, Steigleiter und Schachtabdeckplatte geliefert. Weitere Ausstattungen sind auf Anfrage erhältlich. Die Standardschächte von Amiblu erfüllen die Anforderungen der EN 15383.
| Durchmesser Rohrleitung (DN) | 800-3000 mm |
Schächte werden im Allgemeinen mit Bankett, Steigleiter und Schachtabdeckplatte geliefert. Weitere Ausstattungen sind auf Anfrage erhältlich.
| Durchmesser Hauptleitung (DN) | 1000-3000 mm |
| Durchmesser Tangentialschacht (DN) | 1000-1200 mm |
Patentierte modulare Lösung zum Herausfiltern von Feststoffen und Schmutz aus Regenwasser, inklusive Speicherfunktion.
| DN Hauptleitung | 1800-3600 mm |
| Filtergröße | 8 mm |
| Reinigungsleistung | bis zu 4000 l/s |
| Speicherkapazität | wie angegeben (unbegrenzt) |
Patentierte modulare Lösung zum Herausfiltern von Feststoffen und Schmutz aus Regenwasser, inklusive Speicherfunktion.
| DN Hauptleitung | 800-2000 mm |
| Überlaufmenge | 4000 l/s (DN 400-2000) |
Zuverlässige, hocheffiziente Lösung zur Entfernung von Feststoffen für Kleinwasserkraftanlagen. Schützt die Turbine vor Verschleiß.
| DN Druckrohrleitung | bis zu 1800 mm |
| Reinigungsrate | bis zu 1,5 m³/s |
Ihre Vorteile auf einen Blick:
- Engineering-Kompetenz: Unsere Experten planen Formteile und Schachtsysteme exakt nach projektspezifischen Anforderungen – von der statischen Auslegung bis zur hydraulischen Optimierung.
- Individuelle Lösungen: Ob Sonderformteil oder maßgeschneiderter Schacht – wir fertigen passgenau für Ihre Anwendung.
- Zuverlässige Qualität: Unsere Produkte erfüllen höchste internationale Standards und sind auf Langlebigkeit, Dichtheit und Widerstandsfähigkeit ausgelegt.
- Reibungslose Projektabwicklung: Wir begleiten Sie von der Planung bis zur Lieferung – termintreu, effizient und partnerschaftlich.
- Nachhaltigkeit: Mit GFK-Lösungen von Amiblu setzen Sie auf wartungsarme Systeme mit jahrzehntelanger Lebensdauer.
Amiblu steht für durchdachte Technik, individuelle Beratung und langlebige Lösungen – damit Ihre Infrastruktur heute wie morgen funktioniert.
Präzision und Vielfalt – Formteile für jede Anforderung
Amiblu GFK-Formteile werden aus glasfaserverstärktem Kunststoff (GFK) in präziser Fertigungstechnik hergestellt. Sie bieten höchste Maßhaltigkeit und sind in zahlreichen Geometrien und Nennweiten erhältlich – von DN 300 bis über DN 3000.
Formteile wie Bögen, T-Stücke, Reduzierungen, Abzweige oder Übergangsstücke werden projektbezogen gefertigt und auf die hydraulischen und statischen Anforderungen abgestimmt. Die Wandstärken und Festigkeiten lassen sich flexibel anpassen, z. B. für hohe externe Lasten, interne Drücke oder aggressive Medien. GFK ist nicht nur korrosionsfrei, sondern auch elektrisch isolierend und UV-beständig – ideal für anspruchsvolle Umgebungen wie Industrie, Kanalbau, Regenwasser- und Druckleitungen.
Die Verbindung erfolgt je nach System über GFK-Kupplungen bzw. Muffen, Klebeverbindungen oder Flansche – für eine dichte, dauerhafte und wartungsarme Installation.

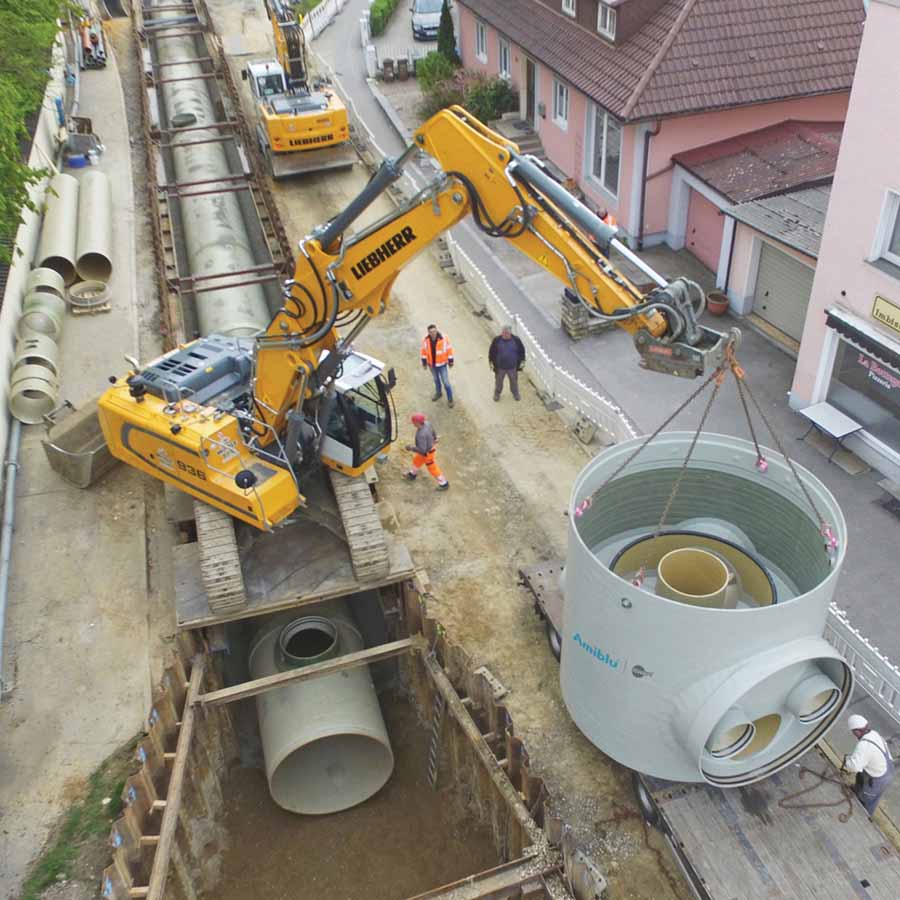

Robuste und dichte GFK-Schächte
Unsere GFK-Schächte sind leicht, korrosionsbeständig und sofort einsatzbereit. Sie werden je nach Anwendungsfall in verschiedenen Größen, Höhen und Anschlussvarianten gefertigt – inklusive werkseitiger Vorinstallation. So sind sie schnell eingebaut, wartungsarm und dauerhaft dicht.
Häufig gestellte Fragen
Sind GFK-Formteile und -Schächte mit anderen Rohrmaterialien kompatibel?
Ja. Unsere GFK-Formteile und Schächte lassen sich durch geeignete Übergangslösungen auch mit Rohrsystemen aus Beton, PVC oder Stahl verbinden. Wir beraten Sie gern bei der Auswahl der passenden Verbindungslösung.
Können GFK-Schächte individuell geplant und gefertigt werden?
Ja. Größe, Anschlusshöhen, Leitungsanbindung und Ausstattung (z. B. Trittstufen, Schachtabdeckungen) werden exakt auf die Projektanforderungen abgestimmt. So erhalten Sie eine montagefertige Lösung direkt ab Werk.
Wie langlebig sind GFK-Formteile und Schächte im Vergleich zu herkömmlichen Materialien?
GFK ist besonders korrosionsbeständig, chemisch resistent und mechanisch belastbar – und dadurch extrem langlebig. Bei fachgerechter Verlegung beträgt die Lebensdauer in der Regel über 50 Jahre, oft deutlich länger.
