GFK-Druckrohre und Wasserkraftleitungen
Stromerzeugung mit höherer Leistung
Amiblu GFK-Rohre sind einfach zu installieren, passen sich jedem Gelände an und sind als Druckrohrleitung ideal für die Stromerzeugung mittels Wasserkraft. Sie tragen u.a. dazu bei, mehr kWh mit besserem Ertrag und weniger Druckstoß zu produzieren.
Ganz gleich, welche Anforderungen Ihr Wasserkraftprojekt stellt: Wir liefern maßgeschneiderte Lösungen ohne Kompromisse. Auch bei anspruchsvollen Standortbedingungen oder speziellen Ausführungswünschen können Sie auf unsere Expertise vertrauen.
Unsere GFK-Druckrohre sind leicht, robust und langlebig. Sie überzeugen durch einfache Installation, hohe Beständigkeit gegen Umwelteinflüsse und minimale hydraulische Verluste. Das Ergebnis:
- mehr kWh mit besseren Erträgen
- geringere Druckschläge als bei jedem anderen Material
- ¼ des Gewichts vergleichbarer Rohre aus traditionellen Materialien
- beständig gegen Korrosion, Abrieb und UV-Licht
- Ideale Trassenführung mit unserem Steck-Verbindungssystem und Schrägschnitt-Varianten
Wasserkraftprojekte mit GFK - Ihr Vorteil
Korrosionsfreie, UV-beständige GFK-Rohre von Amiblu sind sehr langlebig und behalten ihre volle strukturelle Integrität auch in anspruchsvollen Betriebsumgebungen. Ihre mechanischen Eigenschaften bleiben sowohl bei Frost als auch bei hohen Temperaturen stabil und gewährleisten maximale Energieausbeute, ohne dass besondere Beschichtungen oder intensive Wartung erforderlich sind.
Die sehr glatte Rohrinnenwand führt zu sehr geringeren Reibungsverlusten, einem höherem Wirkungsgrad und ggf. zu einem kleineren erforderlichen Rohrdurchmesser. Im Ergebnis bedeutet dies mehr Energieausbeute und weniger Kosten.
Der Kostenvorteil ergibt sich aus mehreren Faktoren über den gesamten Lebenszyklus:
Ihr geringes Gewicht (etwa 1/4 des Gewichts von duktilem Gusseisen) ermöglicht eine einfache Installation ohne schweres Gerät, geringere Transportkosten (auch in schwer zugängliche Bergregionen), kleinere Maschinen und weniger Personal.
Da GFK-Rohre in der Regel mit Steck- oder Muffensystemen verbunden werden, ist Schweißen (wie bei Stahl) unnötig, was die Bauzeit und Montagekosten stark reduziert.
Ihre komplette Korrosionsbeständigkeit führt zu weniger Wartungs- und Reparaturkosten und macht zusätzlichen Korrosionsschutz (Beschichtung, Kathodenschutz) unnötig.
Bei starkem Geröll oder in chemisch aggressiven Umgebungen, empfehlen wir GFK-Rohre mit spezifischen Rohrdesigns.
Je nach Anforderung kommen hoch-schlagbeständige (Flowtite Grey), extrem abriebfeste (Flowtite Orange) oder besonders chemikalienbeständige Rohrsysteme (Hobas PU Line) zum Einsatz. Der entscheidende Vorteil liegt in der Kombination aus mechanischer Widerstandsfähigkeit und langfristiger Beständigkeit:
- hohe Beständigkeit gegenüber dynamischen Lasten
- exzellente Abriebfestigkeit bei sedimentführendem Wasser
- Schutz gegen chemische Belastungen
- überdurchschnittliche Leistung in Verformungs- und Dehnungskorrosionstests
Wasserkraftleitungen aus GFK
GFK-Druckrohre von Amiblu sind für Anwendungen bis zu einem Nenndruck von 32 bar (auf Anfrage bis 40 bar) ausgelegt und zeichnen sich durch eine leichte, robuste Verbundkonstruktion mit einer sehr Innenfläche aus, die minimale Druckverluste und eine hervorragende hydraulische Leistung gewährleistet.
Ihre Materialeigenschaften sorgen für einen geringeren Wasserschlag als bei anderen Materialien und verbessern so die Effizienz und Zuverlässigkeit in Wasserkraftanwendungen.
Flowtite Orange wird in der Wasserkraft eingesetzt, wenn neben den „normalen“ Anforderungen (Druck, Korrosion, Hydraulik) vor allem extremer Verschleiß durch abrasive Medien im Vordergrund steht.
Ausgestattet mit einer außergewöhnlich langlebigen Innenauskleidung ist Flowtite Orange ein extrem verschleißfestes uniaxiales Druckrohr, das für stark abrasive und erosive Materialien (z. B. Wasser, das scharfkantige Steine und große Mengen Sand mitführt) sowie hohe Strömungsgeschwindigkeiten ausgelegt ist.
Für Druckleitungen, die hohen äußeren mechanischen Belastungen standhalten müssen, bieten wir mit Flowtite Grey eine besonders robuste Lösung. Als hochschlag- und abriebfestes, uniaxiales Druckrohr mit Hauptverstärkung in Umfangsrichtung erlaubt es den Einsatz von Verfüllmaterial mit Korngrößen bis zu 64 mm. Dadurch lassen sich Materialkosten reduzieren und vorhandenes, unverarbeitetes Verfüllmaterial effizienter nutzen.
Für Wasserkraftanwendungen bietet Amiblu ein modulares GFK-System zum Filtern von Feststoffen in Kleinwasserkraftwerken. Es verhindert die Bildung von Sedimentablagerungen in der Druckleitung und schützt die Turbine vor übermäßigem Verschleiß.
GFK-Produkte für Wasserkraftlösungen
Druckrohre
Amiblu Flowtite
Flowtite Druckrohre mit Hauptverstärkung in Umfangsrichtung sind für nicht-zugfeste Anwendungen wie Wasserversorgungsleitungen, Wasserkraft-Druckleitungen, Abwasserdruckrohrleitungen und Kühlwasser im Durchmesser 300 bis 4000 geeignet.
| Nennweitenbereich (DN) | Druck (PN) | Steifigkeit (SN) | Nennlängen |
|---|---|---|---|
| 300-4000 mm | bis zu 32 bar | 5000 & 10000 N/m² | 12, 6, 3 m |
Amiblu Hobas
Unsere Hobas Druckrohre eignen sich für div. Druckleitungen wie Bewässerung, Leitungswasser und Wasserkraftleitungen bis 24 bar.
| Nennweitenbereich (DN) | Druck (PN) | Steifigkeit (SN) | Nennlängen |
|---|---|---|---|
| 200-2555 mm | bis zu 24 bar | 5000 & 10000 N/m² | 6 & 3 m |
Flowtite Grey
Flowtite Grey Druckrohre sind besonders schlagbeständige Rohre, die für Wasserkraftleitungen oder für Bewässerungs-Druckrohre zum Einsatz kommen. Diese Rohre können mit Verfüllmaterial mit Korngrößen bis zu 64 mm verfüllt werden.
| Nennweitenbereich (DN) | Druck (PN) | Steifigkeit (SN) | Nennlängen |
|---|---|---|---|
| 300-4000 mm | bis zu 32 bar | 5000 & 10000 N/m² | 12, 6, 3 m |
Flowtite Orange
Äußerst verschleißfestes, einachsiges Druckrohr, das beispielsweise für Schlammleitungen im Bergbau konzipiert ist. Kann auch in anderen Anwendungsbereichen mit extremer Verschleißbelastung und hohen Strömungsgeschwindigkeiten eingesetzt werden.
| Nennweitenbereich (DN) | Druck (PN) | Steifigkeit (SN) | Nennlängen |
|---|---|---|---|
| 300-3000 mm | bis zu 32 bar | 5000 & 10000 N/m² | 12, 6, 3 m |
Rohrverbindungen
Flowtite-Druckkupplung
| Nennweitenbereich (DN) | Druck (PN) | Winkelabweichung* |
|---|---|---|
| 200-4000 mm | bis zu 32 bar | bis zu 3° |
* Das Ausmaß der möglichen Abwinkelung ist vom Rohrdurchmesser abhängig. Bitte kontaktieren Sie Amiblu für nähere Informationen.
Flowtite-Druckkupplung, abgewinkelt
| Nennweitenbereich (DN) | Druck (PN) | Winkelabweichung* |
|---|---|---|
| 600-2500 mm | bis zu 16 bar | bis zu 3° |
* Das Ausmaß der möglichen Abwinkelung ist vom Rohrdurchmesser abhängig. Bitte kontaktieren Sie Amiblu für nähere Informationen.
Flowtite-Verriegelungsverbindung
| Nennweitenbereich (DN) | Druck (PN) | Winkelabweichung* |
|---|---|---|
| 200-2000 mm | 6-16 bar | nicht zutreffend |
Hobas-Gewindekupplung aus gewickeltem Filament
| Nennweitenbereich (DN) | Druck (PN) | Winkelabweichung* |
|---|---|---|
| 200-2555 mm | bis zu 24 bar | bis zu 3° |
* Das Ausmaß der möglichen Abwinkelung ist vom Rohrdurchmesser abhängig. Bitte kontaktieren Sie Amiblu für nähere Informationen.
Formteile
Bogen
| Nennweitenbereich (DN) | Druck (PN) |
|---|---|
| 200-4000 mm | bis zu 32 bar |
Reduzierung
| Nennweitenbereich (DN) | Druck (PN) |
|---|---|
| 200-4000 mm | bis zu 32 bar |
T-Stück
| Nennweitenbereich (DN) | Druck (PN) |
|---|---|
| 200-4000 mm | bis zu 32 bar |
Flansch
| Nennweitenbereich (DN) | Druck (PN) |
|---|---|
| 200-4000 mm | bis zu 32 bar |

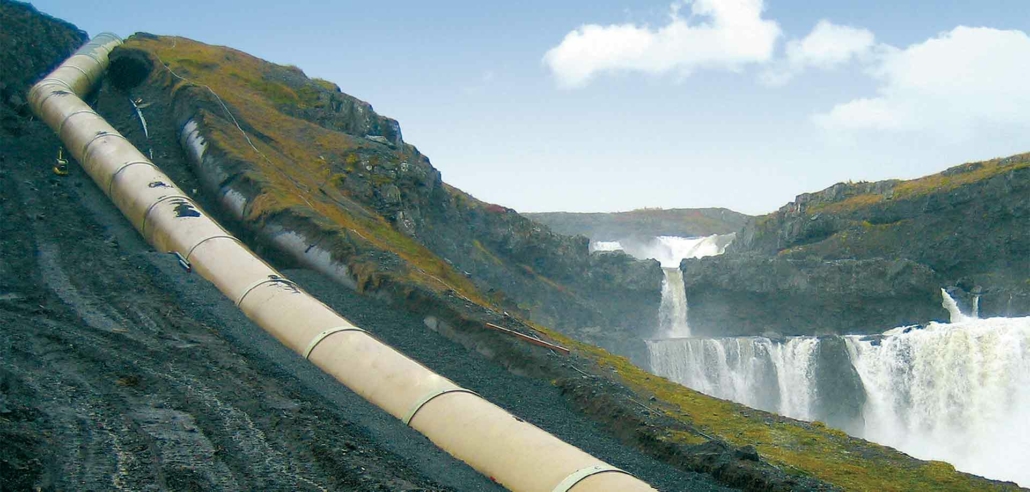

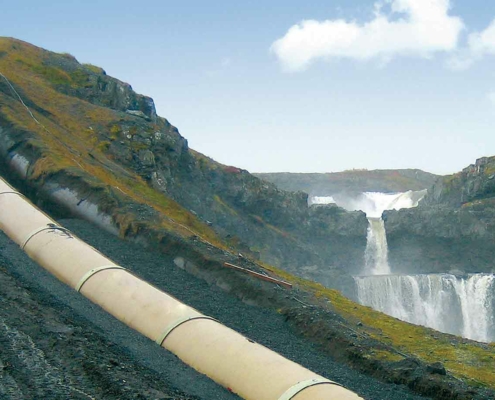

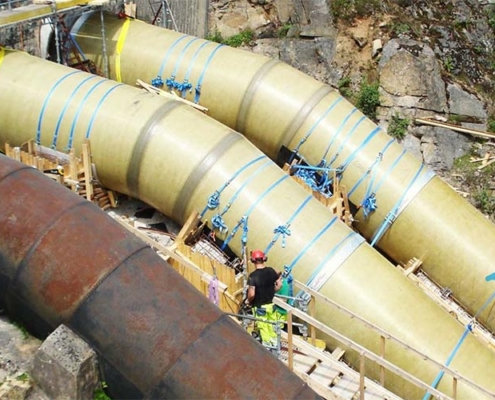

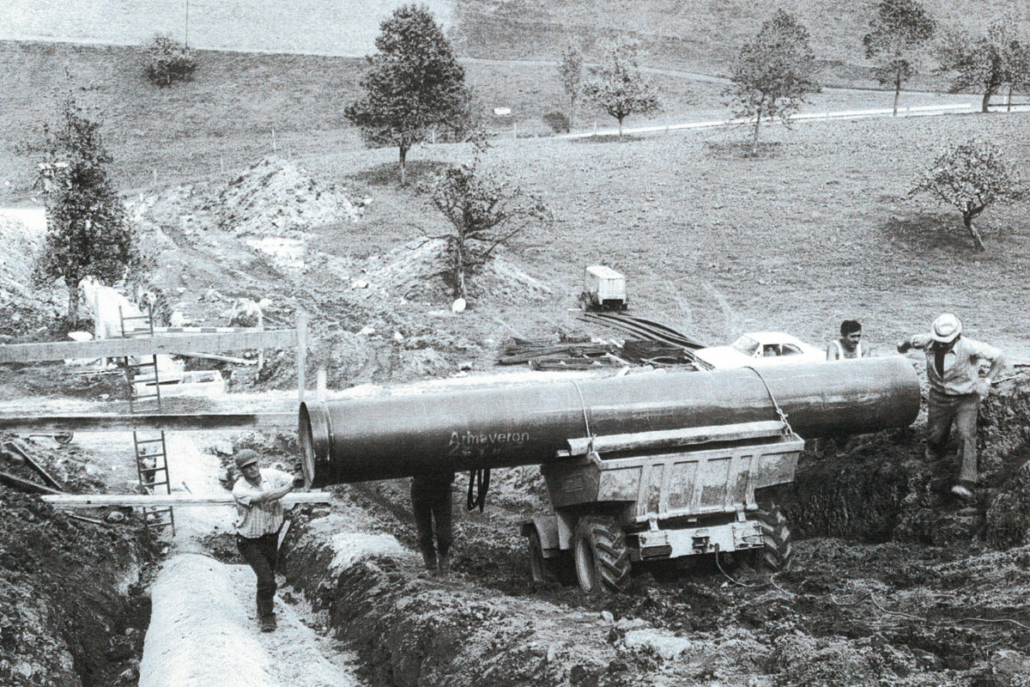

Amiblu Wasserkraftprojekte weltweit
Das umweltfreundlichste Rohr ist das, das Sie nicht ersetzen müssen
Erfahren Sie mehr darüber, wie GFK andere Materialien übertrifft und wie Amiblu die weltweite Wasserkrise bekämpft.
